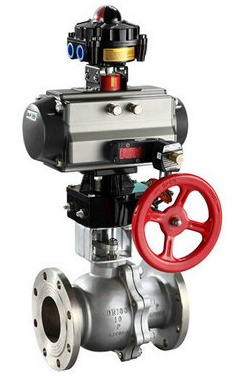

氣動硬密封切斷午夜视频APP软件
產品特點： ZSHO氣動硬密封切斷午夜视频APP软件適用於Class150~Class1500、PN16~PN100的各種管路上，本產品可廣泛應用於造紙、石化、化工、冶金、電力、環保、石油、輕工等工業部門的自動化控製係統中。 氣動切斷午夜视频APP软件具有全通徑和縮徑兩種結構形式。用於輸送粘性、易結渣介質管道上的午夜视频APP软件應使用全通徑的，方便定期的刮蠟吹掃器通過。用於輸送氣體或物理性能近似於水的介質的管道上宜使用縮徑午夜视频APP软件，因其重量比全通徑的午夜视频APP软件輕30%左右，有利於減輕管道負荷，降低成本。
| 更新時間：2025-06-05 | 產品型號：ZSHO |
| 瀏覽量：5078 | 廠商性質:生產廠家 |
氣動硬密封切斷午夜视频APP软件的詳細資料：
ZSHO氣動硬密封切斷午夜视频APP软件廣泛適用於天然氣、油品、化工、冶金、造紙 電辦、礦業，印染、生物製藥，日用化工，食品飲料，水處理 及空氣處理等行業的流體切斷控製，與自動化氣動儀表配套使用。氣動切斷午夜视频APP软件采用唇型彈性密封圈結構設計，保證密封的可靠性對於低壓、超低壓或真空工況用午夜视频APP软件，采用板簧加載的閥座密封結構，能確保午夜视频APP软件長期可靠的密封。中、高溫午夜视频APP软件的閥座材料可選用對位聚苯或金屬材料.。固定式午夜视频APP软件根據壓力的大小、介質性質及密封要求的不同而選擇球前密封結構、球後密封結構或前後雙密封結構。中、高溫午夜视频APP软件的閥座材料可選用對位聚苯或金屬材料
主要性能規範
|
公稱通徑DN（mm） |
15-250 |
|||
|
公稱壓力PN（MPa) |
1.6 |
|||
|
公稱壓力PS（MPa) |
強度試驗 |
2.4 |
||
|
密封試驗 |
1.76 |
|||
|
材料\材料代號 |
C |
P |
R |
|
|
主要零件 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
|
蝶板 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
|
閥杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
|
密封圈 |
增強聚四氟乙烯 對位聚苯 |
|||
|
填料 |
聚四氟乙烯 柔性石墨 |
|||
|
適用工況 |
適用介質 |
水、蒸汽、油品 |
硝酸類 |
醋酸類 |
|
適用溫度 |
-28℃～300℃ |
|||
|
執行器 |
型號 |
BAW係列、GT係列、SW係列 |
||
|
氣源壓力 |
0.4-0.7Mpa |
|||

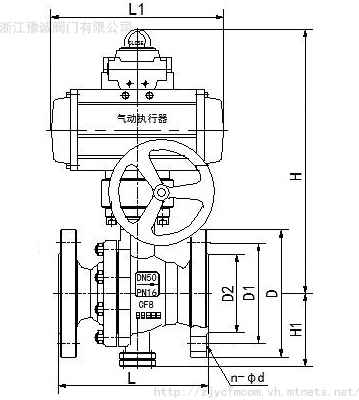

主要尺寸及執行器配置
|
公稱通徑DN(mm) |
尺寸(mm) |
執行器型號 |
||||||
|
L |
D |
D1 |
D2 |
b |
f |
n-Φd |
||
|
15 |
108 |
95 |
65 |
45 |
14 |
2 |
4-14 |
GT52/GT63K |
|
20 |
117 |
105 |
75 |
55 |
14 |
4-14 |
GT63/GT63K |
|
|
25 |
127 |
115 |
85 |
65 |
14 |
4-14 |
GT63/GT83K |
|
|
32 |
140 |
135 |
100 |
78 |
16 |
4-18 |
GT83/GT83K |
|
|
40 |
165 |
145 |
110 |
85 |
16 |
3 |
4-18 |
GT83/GT110K |
|
50 |
178 |
160 |
125 |
100 |
16 |
4-18 |
GT83/GT110K |
|
|
65 |
190 |
180 |
145 |
120 |
18 |
4-18 |
GT110/GT127K |
|
|
80 |
203 |
195 |
160 |
135 |
20 |
8-18 |
GT127/GT127K |
|
|
100 |
305 |
215 |
180 |
155 |
20 |
8-18 |
GT127/GT160K |
|
|
125 |
256 |
245 |
210 |
185 |
22 |
8-18 |
GT160/GT190K |
|
|
150 |
394 |
280 |
240 |
210 |
24 |
8-23 |
GT190/GT210K |
|
|
200 |
457 |
335 |
295 |
265 |
26 |
12-23 |
GT254/BAW20S |
|
|
250 |
533 |
405 |
335 |
320 |
30 |
12-25 |
BAW17/BAW20S |
|
